Système de test de vibrations de la série standard
Le système de test de vibrations de la série standard est un produit personnalisé destiné aux concepteurs. Il se caractérise par sa petite taille, sa structure compacte, sa faible consommation d’énergie, sa facilité d’installation et d’utilisation, ainsi que sa mobilité. Il est particulièrement adapté aux environnements d’enseignement, de recherche et de laboratoire. Il est largement utilisé pour les tests de résistance aux vibrations, de fatigue et d’impédance mécanique de composants de petite taille.
Les systèmes d’essais de vibrations standard sont classés en deux catégories : à aimant permanent (TSM) et à bobine d’excitation (TSF), selon la source d’excitation. La principale différence réside dans la méthode de génération du champ magnétique : le type TSM génère un champ magnétique stable grâce à un aimant permanent, tandis que le type TSF le crée en alimentant la bobine d’excitation.
Principe de fonctionnement

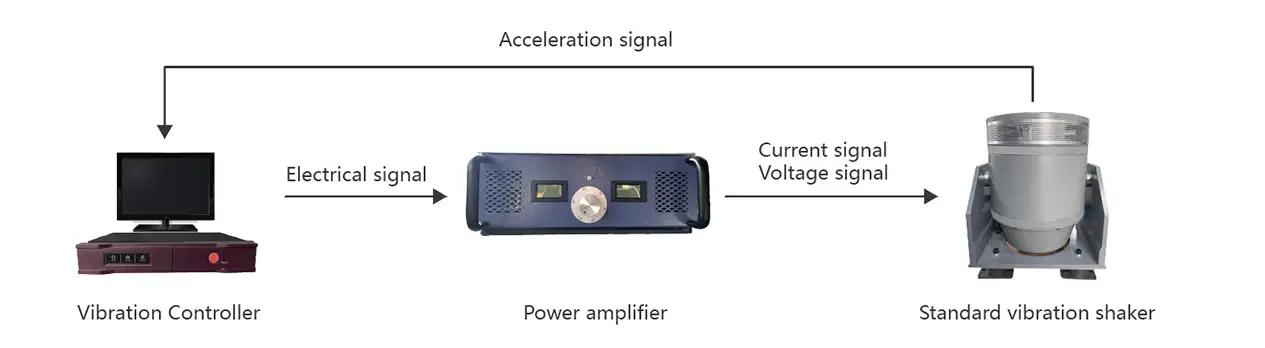

Le vibreur génère des vibrations ou des chocs en réponse à un signal de commande amplifié provenant du contrôleur. L’accéléromètre transmet le signal capté au contrôleur pour une correction en temps réel, puis le renvoie à l’amplificateur de puissance.
| Modèle | TSM-050 | TSF-050 | ||
| Force sinusoïdale nominale (N) | 500 | 500 | ||
| Plage de fréquences (Hz) | 5~6 000 | 5~10 000 | ||
| Déplacement max. (mm) | 10 | 15 | ||
| Vitesse maximale (m/s) | 1,2 | 1,2 | ||
| Accélération maximale (m/s²) | 300 | 300 | ||
| Charge maximale (kg) | 3 | 20 | ||
| Masse des éléments mobiles (kg) | 1,5 | 1,7 | ||
| Diamètre de l’induit (mm) | Ф95 | Ф120 | ||
| Masse du shaker (kg) | 40 | 118 | ||
| Première fréquence de résonance (Hz) | 5 000 (nom.) ± 10 % | 5 000 (nom.) ± 10 % | ||
| Amplificateur de puissance modèle PWA-050 | ||||
| Puissance requise (VA) : | 220 V CA ± 10 %, 2 200 VA | |||
| Masse de l’amplificateur de puissance (kg) : | environ 28 ; | Dimensions (mm) : | 429 × 493 × 160 | |
