Découvrez « Vibration »
La vibration est un phénomène mécanique par lequel des oscillations se produisent autour d’un point d’équilibre.
Dans de nombreux cas, les vibrations peuvent nuire à la durabilité et à la fiabilité des produits et provoquer des problèmes tels que des dommages structurels, des pannes fonctionnelles, des arrêts anormaux et d’autres catastrophes inattendues.
Les essais de vibration constituent une mesure efficace pour prévenir ces problèmes en simulant les vibrations auxquelles le produit sera soumis lors du transport, de l’installation et de son utilisation, afin de déterminer sa résistance à ces vibrations. Ils permettent de détecter les défauts de conception, de vérifier l’intégrité du produit et d’évaluer sa durabilité.
Principe de base
Le vibreur électrodynamique est un appareil capable de convertir l’énergie électrique en énergie mécanique, dont le principe de fonctionnement de base repose sur la loi d’Ampère, selon laquelle des conducteurs parcourus par un courant sont soumis à des forces électromagnétiques dans un champ magnétique.

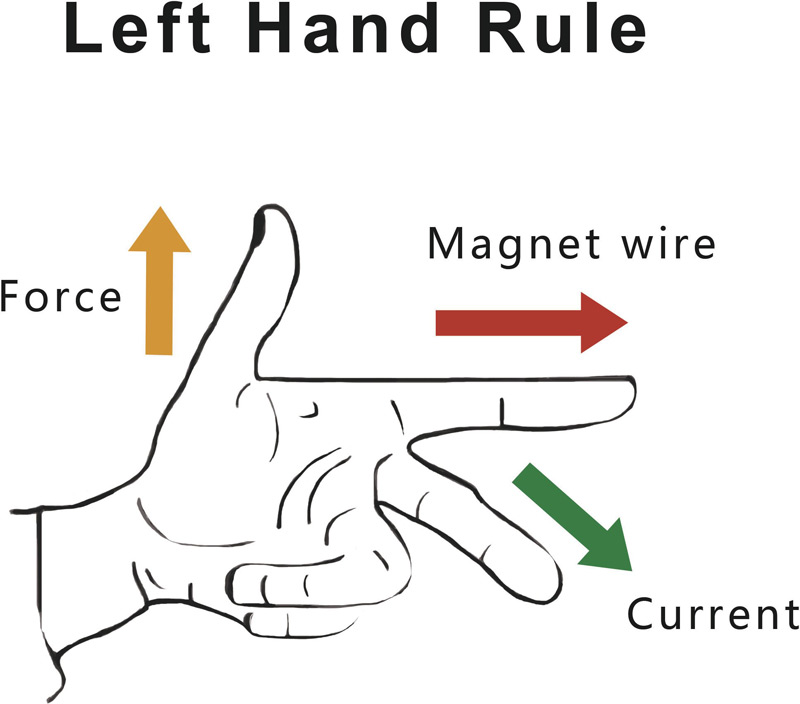

La force électromagnétique exercée sur un conducteur parcouru par un courant est proportionnelle à l’intensité du courant, à la longueur effective du conducteur dans le champ magnétique et à l’induction magnétique du champ magnétique à l’endroit où se trouve le conducteur. Autrement dit, F = BLI. Le sens de cette force est déterminé par la règle de la main gauche.
F : Force (N)
B : Induction magnétique
densité du champ magnétique (T)
I : Courant dans le conducteur (A)
L : Longueur effective du conducteur (m)
Principe de fonctionnement

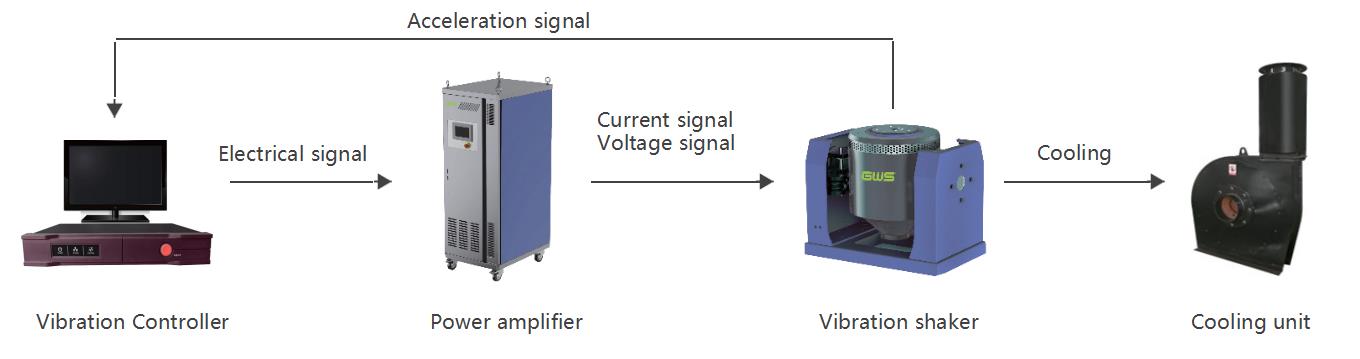

Un système de test de vibration électrodynamique est un système de contrôle en boucle fermée typique composé d’un agitateur de vibration, d’un amplificateur de puissance, d’un contrôleur de vibration, d’une unité de refroidissement et d’un instrument de mesure (par exemple : accéléromètre), etc.
Le vibreur génère des vibrations ou des chocs en réponse à un signal de commande amplifié provenant du contrôleur. L’accéléromètre transmet le signal capté au contrôleur pour une correction en temps réel, puis le renvoie à l’amplificateur de puissance. Choisissez un système de refroidissement approprié (par air ou par eau) pour assurer une bonne dissipation thermique.
